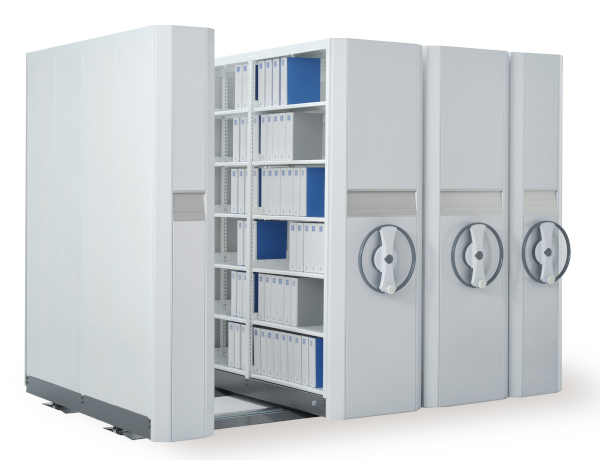

スライドハンドル式移動ラック(GM書架)

受注生産

粉体塗装

グリーン購入法

抗菌

NEW

最大積載質量(等分布載荷)棚板d220 40kg/ 段
最大積載質量(棚1連当たり)[単式] 280kg/ 連
最大積載質量(棚1連当たり)[複式]560kg/ 連
最大積載質量(棚1列当たり)[書架]6.72t/ 列
●集中荷重になりますと耐荷重能力は半減します。

棚段ピッチ:25mm

特長

■最大12連まで対応可能
ハンドル式でありながら、最大12連まで移動可能なパワーがあり、大規模な保管にも対応できます。

■複柱書架のオプションが利用可能
複柱書架のオプションのほとんどをそのまま利用することができます。例えばブックサポーター、背当り板、背当りバー、棚板見出しなどのオプションを開架式の鋼製複柱書架と共通で利用できます。

奥行のデッドスペースを削減!

奥行のデッドスペースを削減!
棚受取付け用の支柱スリットを偏心することにより支柱外面まで棚板の有効保管スペースを利用でき、書架奥行寸法を抑えることができます。

スライドハンドルの特長

スライドハンドルの特長
■快適な操作性
誰でも無理なく快適にラックの移動ができます。ハンドルノブは収納物の重さに応じて3段階にスライドができ、中心からの距離が遠い程、小さな力で操作できます。
■安心の抗菌対策
人が触れるハンドルや書架は安全性を確認した抗菌対策が施してあり、いつも清潔にご使用いただけます。

■SIAA 抗菌マーク
国際規格ISO22196(抗菌ISO規格)に基づく確かな安全性・効果が実証されています。また、急性経口毒性、皮膚一次刺激性、変異原性、膚感作性などの試験をクリアした最高レベルの安全性を誇ります。
■暗がりでも安心
ハンドルのノブが光を蓄えるため暗がりでもハンドルノブが光り、ハンドルの位置がわかります。(光を蓄えた時間により残光時間が変わります。)
■安全な通路作業
ロックノブを引くことでロック状態がひと目でわかります。ラックの動きを確実にロックし、安全です。

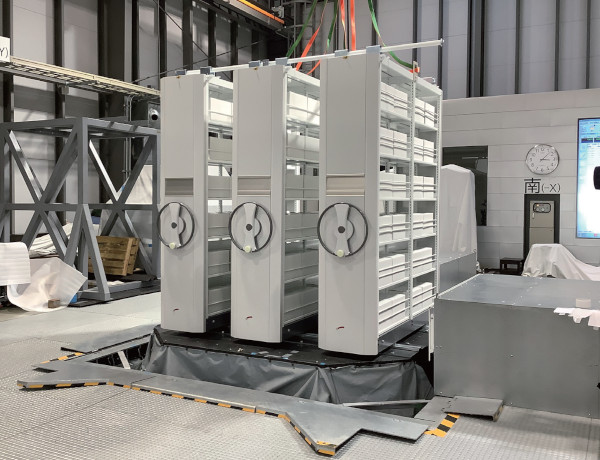

■いざという時も安心
地震発生時、ハンドルロックが自動的に解除され、車輪がフリーな状態になります。地震の揺れを逃がし、ラック及び収納物の破損を防ぎます。

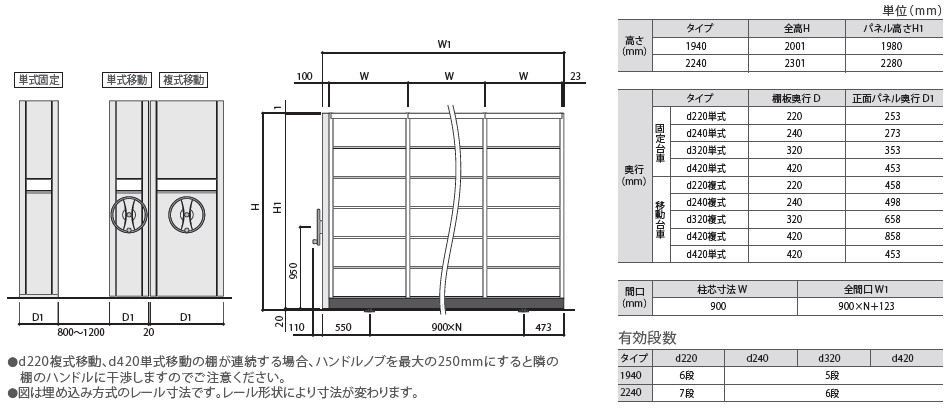

標準寸法

標準寸法

標準仕様

棚体 複柱書架(d220 40kg/段)、(d240 60kg/段)、
(d320 60kg/段)、(d420 80kg/段)
最大積載質量 1連当たり [書架]280kg/単式1連・560kg/複式1連
1列当たり [書架]6.72t/列
ラックの全体高 ラック標準規格サイズに準ずる
ラックの奥行寸法 ラック標準規格サイズに準ずる
ラックの最大連長さ [書架]10.8m(支柱芯々)12連
最大移動質量 20,000kg
安全装置 ロックノブ・下部転倒防止金具・上部転倒防止装置(オプション)
免震機構 自動ロック解除装置・集束機能(オプション)・エンド緩衝装置(オプション)
オプション 通路照明・キーロック・背面パネル・後パネル・落下防止バー・背当り板・その他各種書架、オプション
台車・駆動構造 溶接台車構造・センター両軸駆動方式
レール仕上げ スロープ方式・パネル床上げ方式・埋込み方式・OAフロア嵩上げ式
塗装 粉体塗装仕上げ(棚体は抗菌仕様) ※抗ウイルス粉体塗装も可能
塗装色 上下パネル・パネルフレーム:ハーディクールグレー
後パネル※:ハーディクールグレー  背面パネル※:マイルドホワイト
インデックスレール:アルミNシルバー
棚体:マイルドホワイト  台車:ナチュラルグレー   ※オプション品

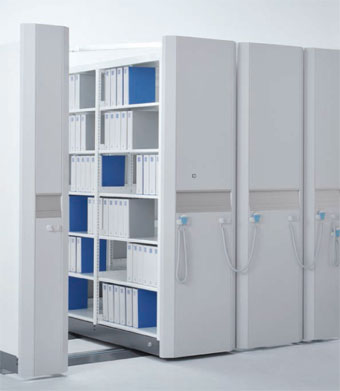

関連製品

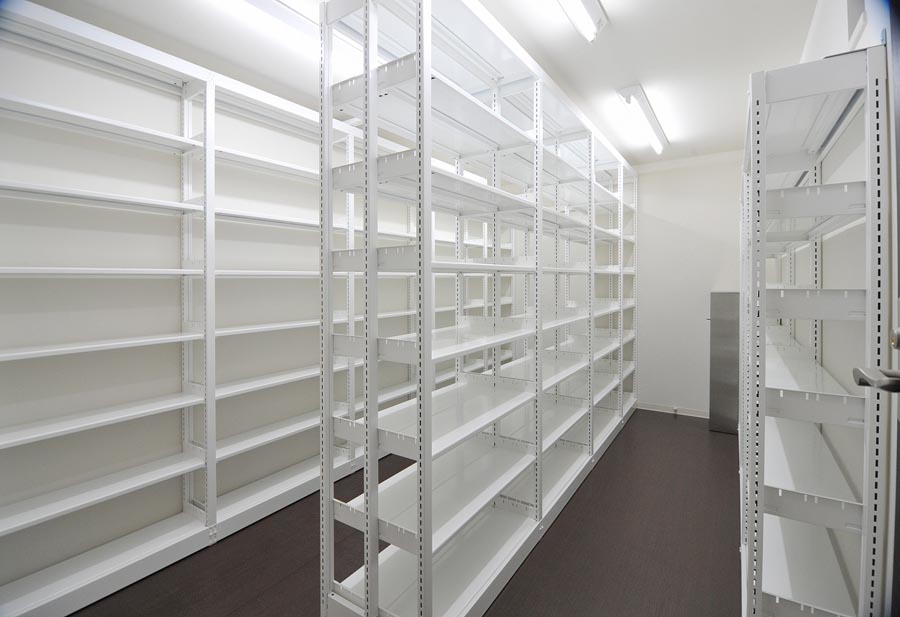

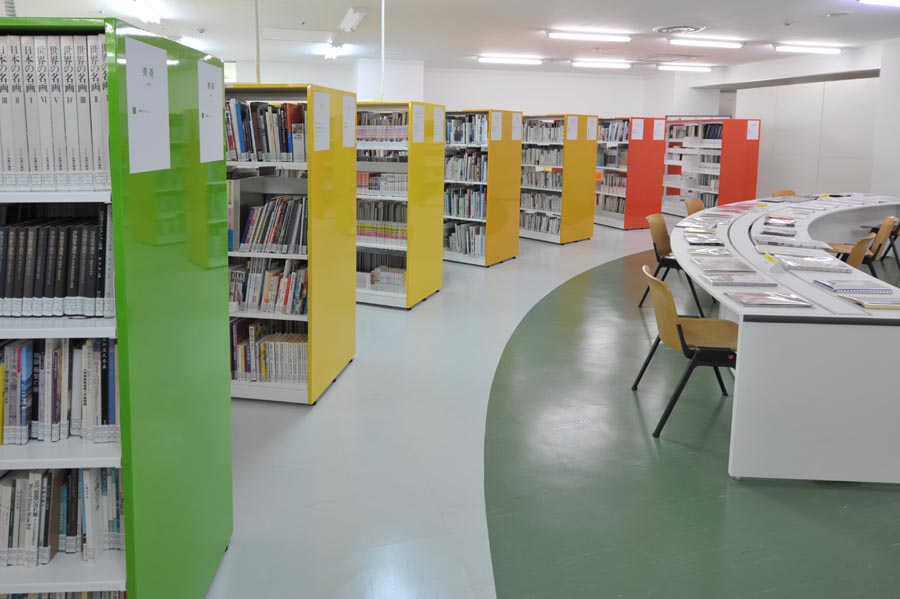

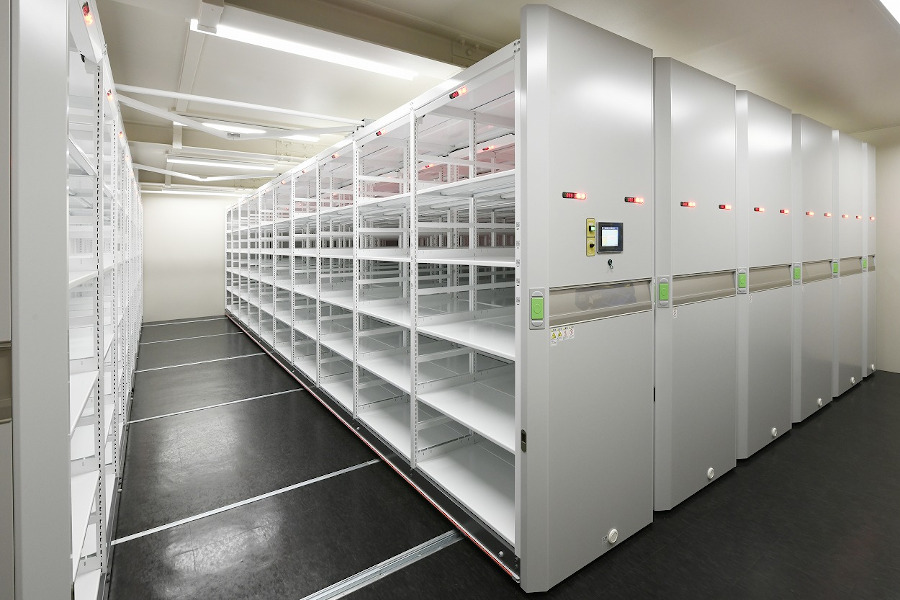

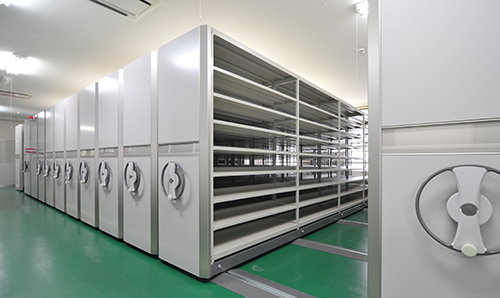

納入事例
