シャトルナビ 100kg/段
シャトルナビ 100kg/段
特長
■重い収納物でも安心最大20,000kgまで移動可能です。
■スムーズな移動ラックの奥行中央部で前後の両軸に駆動をかけるので、片荷の場合でも車輪のスリップを防止します。
快適な操作性
誰でも無理なく快適にラックの移動操作ができます。ハンドルノブは収納物の重さに応じて3段階にスライドができ、中心からの距離が遠い程、操作時の負荷が軽減されます。
いざという時も安心・安全
［自動ロック解除機構］
地震発生時、ハンドルロックが自動的に解除され、車輪がフリーな状態になります。地震の揺れを逃がし、ラック及び収納物の破損を防ぎます。
［通路ロック装置］
ロックノブを引くことでロック状態がひと目でわかります。ラックの動きを確実にロックし、安全です。
抗ウイルス・抗菌樹脂
ハンドルに無機抗ウイルス剤を含有した樹脂を採用。抗菌製品技術協議会SIAAに認められた安全で効果的な抗ウイルス・抗菌仕様で操作部分をいつも清潔に保てます。
スーパーストッパ―（オプション）
万が一の挟まれ事故から作業者を守る安全ストッパー。
通路作業中に他の人が誤ってラックを動かしたときもバーを足で押すことによりラックを即座に停止できます。

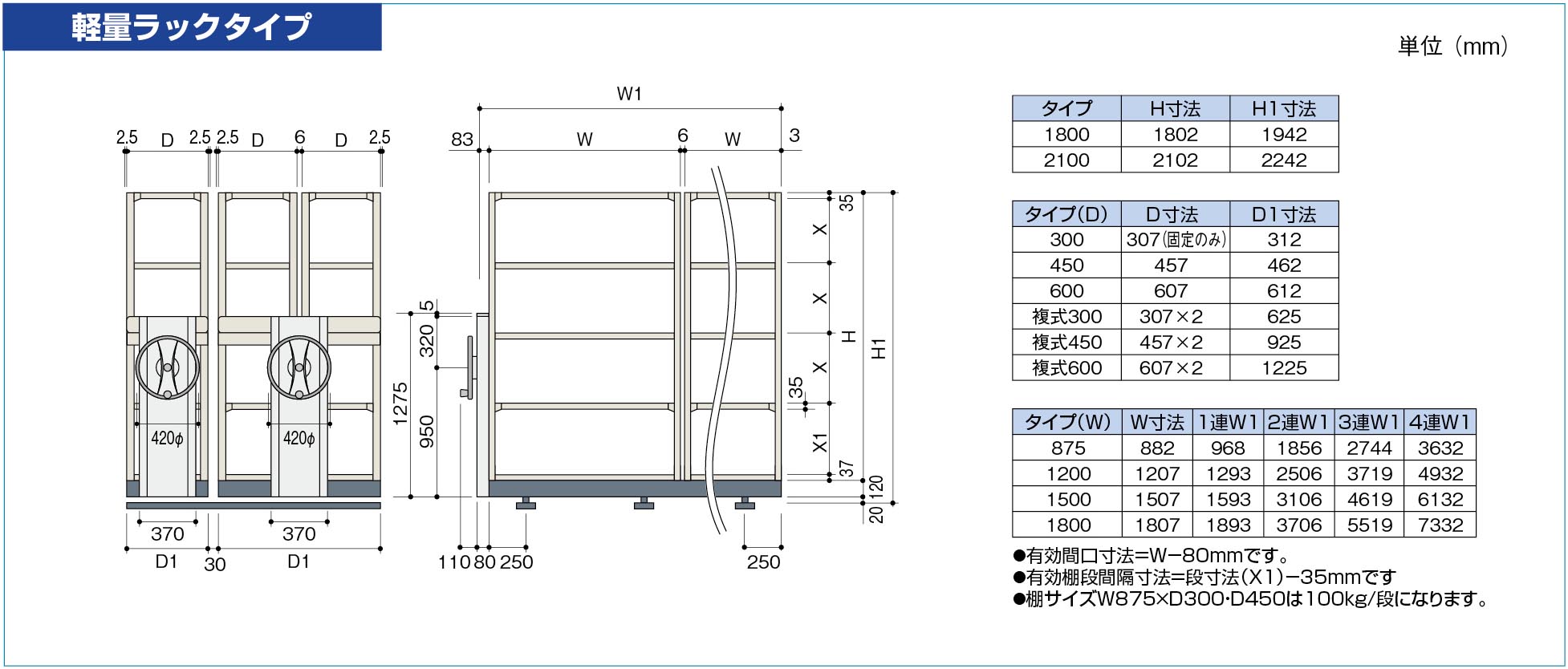

標準寸法
標準仕様
| 棚体 | 軽量ラック（100～120kg/ 段） 軽量ボルトレスラックM150（150kg/ 段） 軽中量ボルトレスラックM200（200kg/ 段） 中量ボルトレスラックM300（300kg/ 段）・M500（500kg/ 段） 重量ラックM1000（1000kg/ 段）） |
|
| 最大積載質量 | 1連当たり | ［物品棚単式］1800kg/1 連 ［物品棚複式］3000kg/1 連 |
| 1列当たり | ［物品棚単式］20t/ 列 ［物品棚複式］20t/ 列 | |
| 連数 | 1～12 連 | |
| ラックの全体高 | ラック標準規格サイズに準ずる | |
| ラックの奥行寸法 | ラック標準規格サイズに準ずる | |
| ラックの最大連長さ | ［物品棚］10.8m（支柱芯々） | |
| 最大移動質量 | 20,000kg | |
| 安全装置 | ロックノブ・下部転倒防止金具・上部転倒防止装置（オプション） | |
| 免震機構 | 自動ロック解除装置・集束機能（オプション）・エンド緩衝装置（オプション） | |
| 台車・駆動構造 | 溶接台車構造 センター両軸駆動方式 | |
| レール仕上げ | スロープ方式 パネル床上げ方式 埋込み方式 | |
| 塗装色 | 正面パネル・パネルフレーム：ハーディクールグレー 後パネル：ハーディクールグレー 背面パネル：サングレー 棚体［M150※・M200・M300・M500・Ｍ1000］：サングレー ※M150は（棚体・背面パネル・後パネル）マイルドホワイト色対応できます。 台枠：ナチュラルグレー |
|
