ノンレールフルオートⅡ　150kg/段

無軌条電動式移動ラック（物品棚）/フルオートワンタッチタイプ

受注生産

粉体塗装

グリーン購入法

最大積載質量（等分布載荷）150kg/ 段
最大積載質量（棚1連当たり）[単式]1,200kg/ 連
最大積載質量（棚1連当たり）[複式]2,400kg/ 連
最大積載質量（棚1列当たり）[単式]6t/ 列
最大積載質量（棚1列当たり）[複式]12t/ 列
●集中荷重になりますと耐荷重能力は半減します。

棚段ピッチ：25mm

電子カタログ

お問い合わせ

特長

■カラータッチパネルにより便利な操作が簡単に
特殊機能や異常対応等の便利な機能がわかりやすい画面操作により簡単に行うことができます。

■ラックの遠隔監視が可能
オンライン化により遠隔からラックの動作状況、異常原因が把握でき、迅速なメンテナンスができます。

■システムの拡張が可能
入出庫管理システム、カルテ管理システム等、様々なシステムの構築や拡張ができます。

■段差の無いノンレール仕様
レールによる段差がなく車いすやピッキングのためのワゴンの通過が容易です。但し床面の材質によっては走行面に4.5mm厚程度の鋼板などを敷設する必要があります。

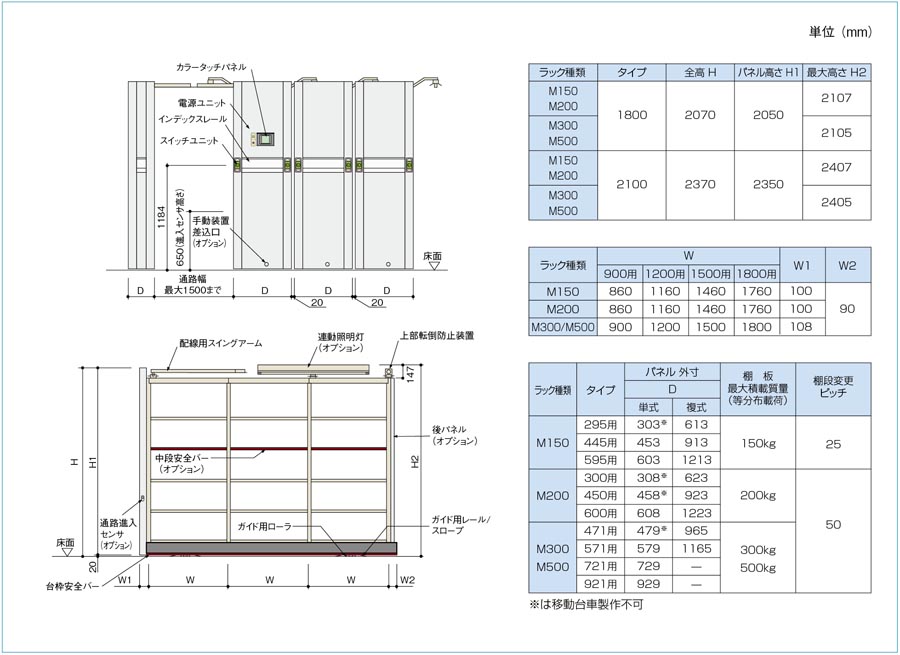

標準寸法

標準仕様

棚体		軽量ボルトレスラックＭ150 （150kg/段）軽中量ボルトレスラック M200 （200kg/段）中量ボルトレスラックＭ300 （300kg/段）・M500（500kg/段）
最大積載質量	1連当たり	［物品棚単式］1200kg/連　［物品棚複式］2400kg/連
	1列当たり	［物品棚単式］6t/列　［物品棚複式］12t/列
ラックの全体高		ラック標準規格サイズに準ずる
ラックの奥行寸法		ラック標準規格サイズに準ずる
ラックの最大連長さ		9m（支柱芯々）
車輪仕様		ウレタン巻き鋳鉄製車輪
駆動方式		両軸全輪駆動方式
斜行制御方式		背面ガイド用レールによる矯正
移動速度		約4m/min
電源		単相AC200V・三相AC200V（50/60Hz）
塗装色		上下パネル・パネルフレーム：ハーディクールグレー　　後パネル：ハーディクールグレー　　背面パネル：サングレーインデックスレール：アルミNシルバー　　棚体［M150※・M200・M300・M500］：サングレー　　 ※M150は（棚体・背面パネル・後パネル）マイルドホワイト色対応できます。台枠：ナチュラルグレー
許容床レベル		平坦さは全体で20mm以内。但し、局部的な凸凹がないこと。傾斜は1mにつき5mm以下。
床仕様	コンクリート面	そのまま設置
	パンチカーペット、Pタイルなどの床仕上げ材	床仕上げ材を剥がし鉄板シート（オプション）を貼る
	OAフロア	床仕上げ材を剥がし鉄板シート（オプション）を貼る　 ●荷重の制限あり（OAフロアの荷重設定に準じる）（●床面強度につきましては最大輪圧に耐え得ることをご確認ください。）

納入事例
