電動式移動パレットラック　スーパータナコンⅢ

スーパータナコンⅢ

タナコンブランドの原点　信頼のロングセラー

受注生産

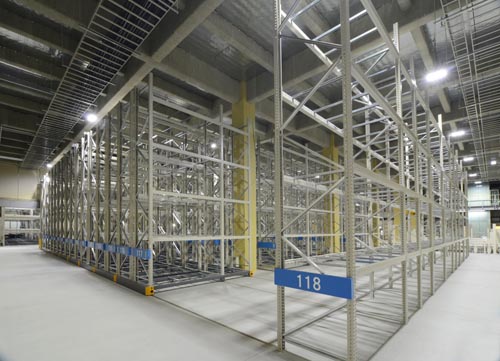

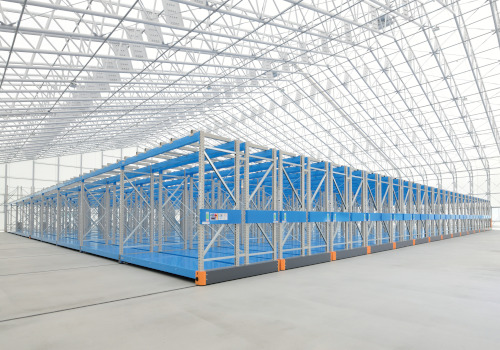

収納力が2～2.5倍に
荷役作業が行われていないときはデッドスペースとなる搬入出用通路。移動ラックを使用し、通路に必要なスペースを削減することでデッドスペースを最小限にとどめることができます。

　（移動ラックのメリット）

SANSHIN の電動式移動パレットラック “タナコンⅢシリーズ”は保管はもちろん常に快適に運用できる“保管システム”へと進化し続けます。

電子カタログ

お問い合わせ

パレットラック地震対策

特長

■あらゆる保管に対応
保管物のサイズや重量、数量はもちろん、様々な形状や保管方法、環境にも対応できるオールラウンドな電動式移動ラックです。

■二重・三重の安全機能
倉庫内の荷役作業では安全確保が最優先です。スーパータナコンⅢには数々の安全確保機能が設置されており、作業者の安全と移動ラック自体の保護にも配慮しています。

■堅牢な構造
高張力鋼板（SAPH）を使用した特殊形状の支持フレームにより優れた強度を有します。ボックス形ビームにより、ねじれ・たわみに強い構造になっています。

■ITシステム構築可能
移動ラックと無線装置、コンピュータとの接続による自動運転にインターフェイスボードを必要としません。またロケーションシステム、在庫管理システムと組み合わせたシステム構築も行えます。
・倉庫管理システム「Xaicoss（ザイコス）」
・簡易在庫管理システム「スマートタナコン」
・タナコンⅢネットワーク機能「TANA-Link」
・タナコンⅢリモート診断サービス

■シンプルな設計
棚体と台車部の基本構造を統一して、モータをローラ軸（中間軸）と同一芯上に設置したシンプルな設計です。

主な標準装備

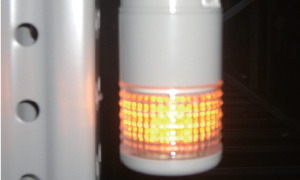

■移動警報ブザー・点滅灯
警報ブザー・点滅灯が作動しますので、目と耳で安全確認できます。
〈警報ブザー〉移動中/ 断続音
　　　　　　　異常時/ 連続音
〈点　滅　灯〉移動中/ ロックランプ点灯

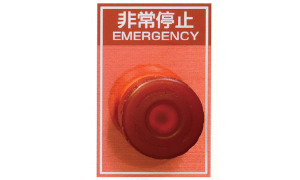

■非常停止機能
ラックの移動中に非常停止スイッチを押すことにより、ラックは停止します。

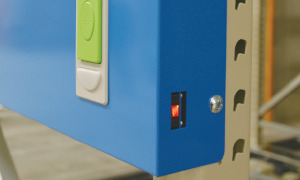

■通路進入検知
閉じつつある通路に作業者が進入した場合に、ラックを停止させて安全を確保します。またロックされていない通路に人が入ると、自動的に通路ロック状態になり安全を確保します。

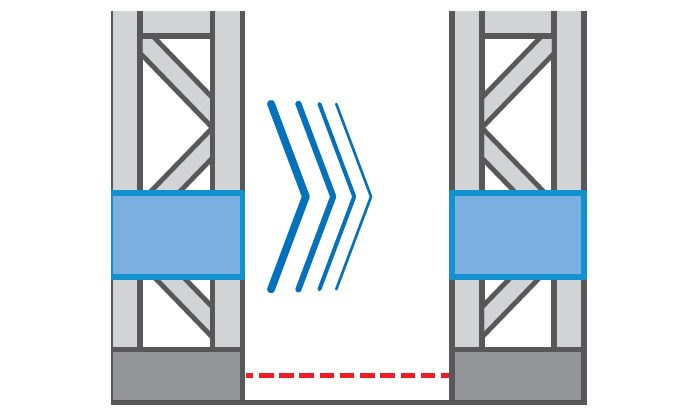

■減速センサ
光電センサが台車間に走っており、ラック移動中、隣の台車に近づくと減速し安全に停止します。

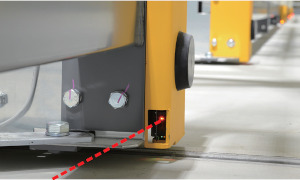

■台枠安全センサ
光電センサが台車の両側から帯状に走っており、移動中に障害物が光軸をさえぎるとラックは停止します。

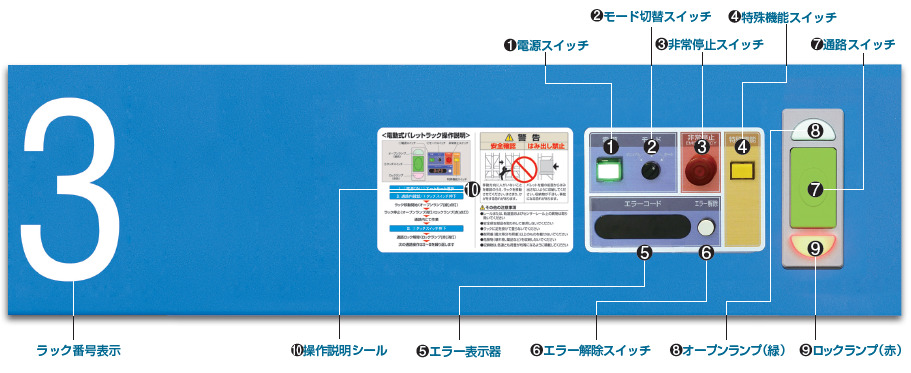

安全を追求した簡単操作

❶電源スイッチ
電源のON、OFF を行います。万一、ラックに異常が生じたときには点滅により作業者に知らせます。
オートパワーオフ設定（サービスマン設定）作動時には、一定時間の経過後、自動的に電源がOFFになります。
❷モード切替スイッチ
運転モードを選択することができます。
[マニュアル] センサの不具合などにより通常運転ができない場合、マニュアルモード（強制移動）(※1) にてラックを1列ずつ移動させることができます。
[ロック] 電源ON の状態で、各種スイッチによる操作を無効にし、ラックをロックします。通路内での長時間にわたる作業時やメンテナンス時に使用できます。
[オート] 通常運転またはオンラインによる自動運転を行うことができます。
❸非常停止スイッチ
緊急の場合、非常停止スイッチによりラックを停止させることができます。
❹特殊機能スイッチ
特殊機能一覧より必要な機能を1つ(※2) 割り当てることができます。
❺エラー表示器
エラー表示器を標準装備。4桁のエラーコードを表示します。
❻エラー解除スイッチ
エラーコードの表示を解除することができます。
❼通路スイッチ
操作パネル端部に配置されています。スイッチは大きく、押しやすい設計になっています。
❽オープンランプ（緑）
通路の開閉時に点灯する他、安全センサ・通路進入検知が動作したときに、点滅の仕方によってどの装置が働いたかを知らせます。
［ラック停止時 1秒間隔での点滅］通路進入センサ検知
［ラック停止時 0.2秒間隔での点滅］台枠安全センサ検知
❾ロックランプ（赤）
通路が確保されたときに点灯する他、安全機能が働きラックが停止したときに点灯します。
❿操作説明シール

※1 強制移動の際、安全機能は働きません。通路内で作業者がいないことを確認の上操作してください。
※2 オプションにより4個まで増設可能です。
