有孔鋼板 ハーディフロアG(フルフラット)

有孔鋼板 ハーディフロアG(フルフラット)

有孔鋼板 ハーディフロアG(フルフラット)
有孔鋼板 ハーディフロアG(フルフラット)
有孔鋼板 ハーディフロアG(フルフラット)
有孔鋼板 ハーディフロアG(フルフラット)
有孔鋼板 ハーディフロアG(フルフラット)
有孔鋼板 ハーディフロアG(フルフラット)

固定金具が有孔鋼板の表面に突出しない高性能タイプ

受注生産

開口率:約40%

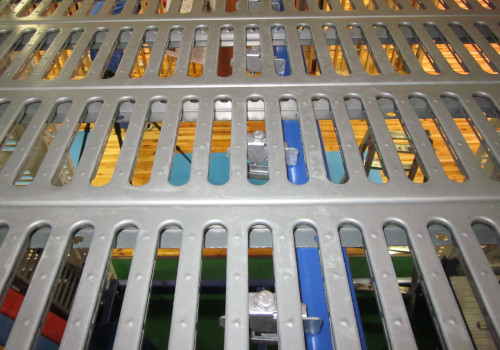

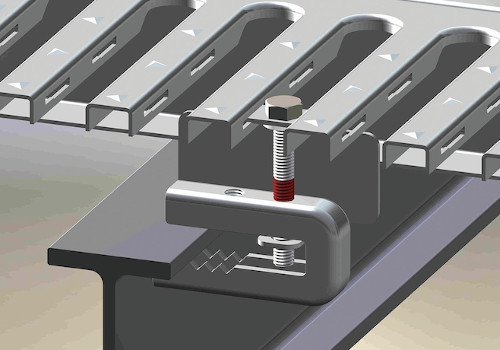

専用の取付金具でフロアー材の上側から固定することができるので施工性が良く、取付工事に足場や下地材を必要としないため経済的です。取付金具はフロアー内部に納まりフラットな床面を実現し、作業者が金具に躓くことがなく安全で、フロアー上に設置する機器も自由にレイアウトすることができます。さらに外観に影響する可能性のある取付金具やボルトがないため、意匠性にも考慮した製品です。

「図面データダウンロード」ボタンから、BIMデータ(Revit)と2DCADデータ(DWG)がダウンロードできます。

用途

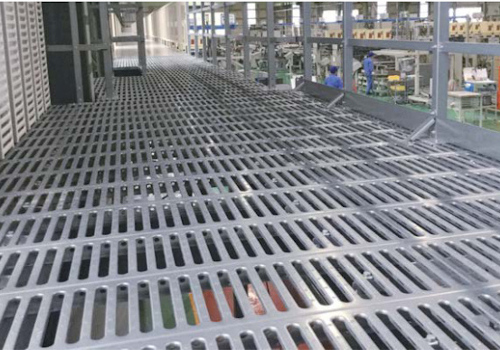

床面がフラットに仕上がるため、意匠性に優れ、歩きやすくなります。また、コンベヤ等の機器設置を直接しっかりと任意のフロア面に配置することができます。

特長

特長

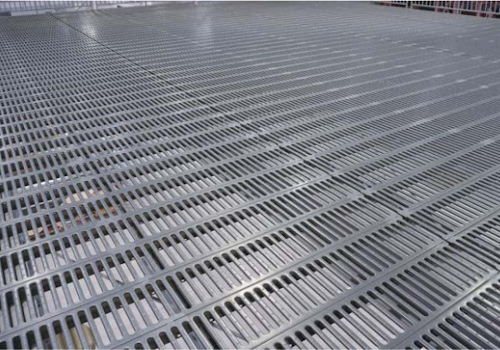

■床面がフラット
金具がフロア内部に納まるので、従来の取付金具に比べてフラットな床面を実現します。

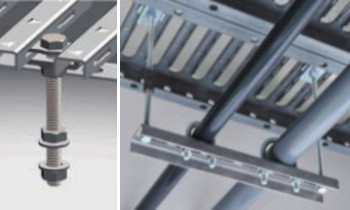

■吊金具の下地が不要
フロアのスリット穴に吊りボルトを直接取付けできるので、通常の配管で鉄骨等に取り付ける下地材が不要です。
■天井配管をすっきり収納
フルフラットでは吊り金具を使用できるので天井部の配管等をスマートに収納できます。

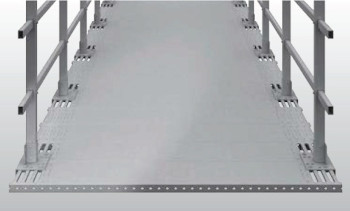

■孔なしタイプも可能(フルフラットC)
金具での固定箇所以外の長孔をなくして平坦な床面を形成することで作業者の歩行感や安心感を高めることができます。
フルフラットC製品ページはこちら

オプション 開口カバー

オプション 開口カバー
標準タイプ
高耐食性溶融めっき鋼板の無塗装タイプです。
粉体塗装によりお好みのカラーに仕上げることもできます。
蓄光タイプ
標準タイプに蓄光塗料を施したタイプです。 日中に光を蓄え夜間に発光します。
蓄光キャップタイプ
開口カバーの両端に樹脂製の丸い蓄光キャップをはめ込んだタイプです。

オプション 使用例(蓄光タイプ)

オプション 使用例(蓄光タイプ)
使用例1:停電時などに避難誘導灯としてご活用いただけます。
使用例2:暗所でも認識しやすい目印・サイン・標識としてご活用いただけます。

カラーバリエーション

カラーバリエーション

標準仕様

材質 SS400(JIS G 3101 一般構造用圧延鋼材)
高耐食性溶融めっき鋼板(エコガル)(JIS G 3317)
表面仕上 高耐食性溶融めっき鋼板・粉体塗装
※溶剤塗装・生地、別途対応可
高さ(H) 40mm、60mm
横幅(W) 200mm、250mm
厚み(t) 1.6mm、2.0mm
開口率 約40%
