プッシュバックラックⅡ

パレット専用流動ラック

受注生産

粉体塗装

対応荷姿
間　口 w ：1000,1100,1200,1300,1400,1500（mm）
奥　行 d ：1000,1100,1200,1300（mm）
高　さ h ：1100,1200,1300,1400,1500（mm）

最大積載質量
1000kg/パレット

最大奥行数
6 パレット（6 型）

電子カタログ

お問い合わせ

パレットラック地震対策

用途

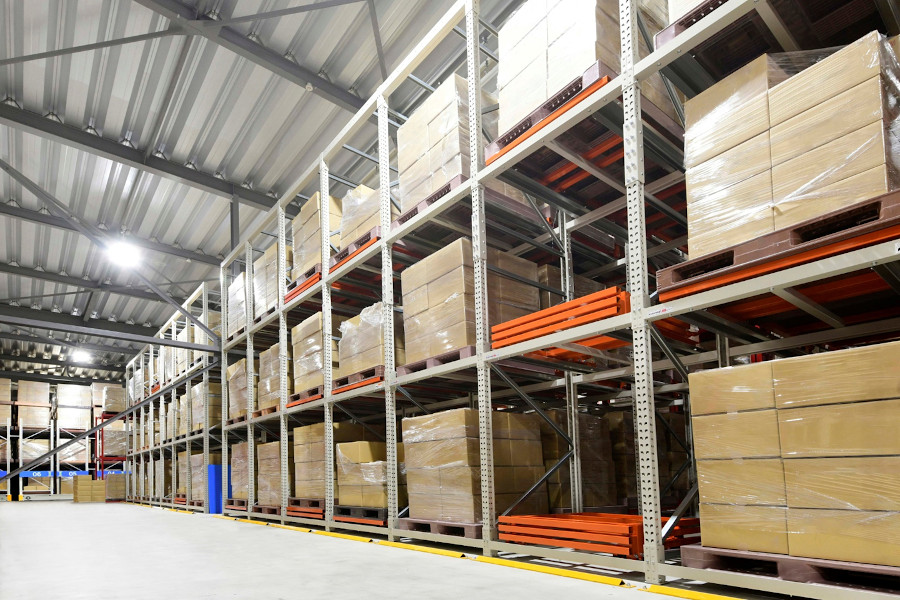

大量のパレットがあり、かつパレット単位での入出庫の頻度が多い倉庫等に最適です。食料品や季節商品、パーツ類の保管、物流営業倉庫などはもちろん、緊急用防災備蓄品の保管などにも最適なパレット専用流動ラックです。

構造1

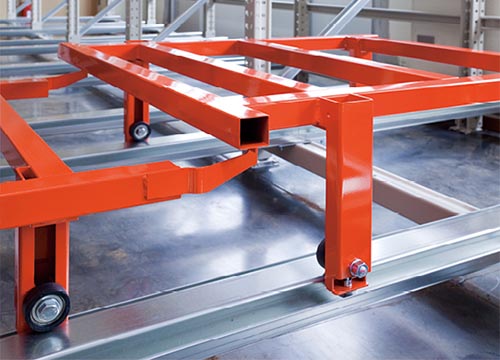

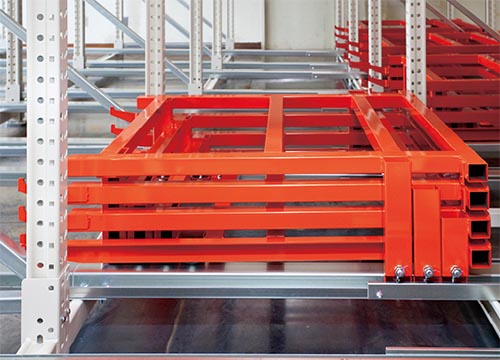

水平台車
荷崩れが少なく、荷物の出し入れもスムーズにできます。

構造2

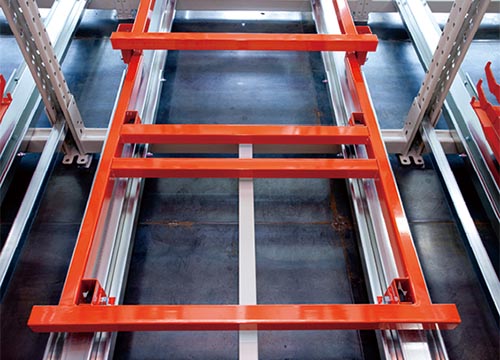

パレット補強材
パレットの重心を補強材で支え、たわみを抑えて、安全・確実な保管を行います。

構造3

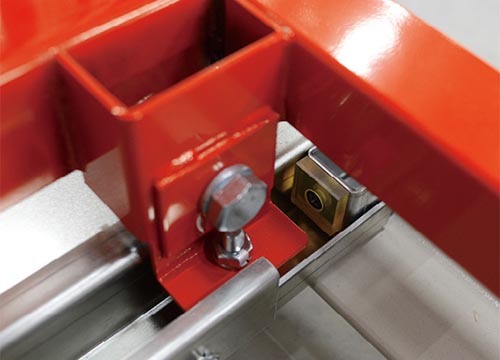

浮き上がり防止機構
手前に台車が出てきた際、衝撃により台車後部の浮き上がりを防止します。

構造4

台車ジョイント機構
ジョイント機構により台車を連結するので、荷物を載せた台車が奥で停止することがありません。

特長

■収納量が1.3～2倍に！
パレットラックと比べて、通路面積を削減できるので、同じ設置面積で1.3～2倍の収納力を実現できます。

■出荷がスムーズ！
取り出すパレットが常に手前にあるので、いつでもスムーズに荷物を取り出すことができ、効率的な出荷が可能です。

■地震に強い！
奥行方向だけでなく、間口方向も複数のラックで連結してあるので、強固な枠体構造で地震に耐える構造となっています。

標準仕様

項目		性能・機能・説明
対応荷姿		間　口　w ：1000,1100,1200,1300,1400,1500（mm）奥　行　d ：1000,1100,1200,1300（mm）高　さ　h ：1100,1200,1300,1400,1500（mm）
最大積載質量		1000kg/ パレット
最大奥行数		6 パレット（6 型）
車輪部	走行車輪	強化プラスチック巻スチールベアリング車輪
車輪部	直進用補助車輪	ベアリング
その他	段変更ピッチ	50mm
	推奨パレット	樹脂製パレット両面使用2 方差し、または両面使用4 方差しタイプ
	台車浮き上がり防止	入庫側に台車浮き上がり防止金具付き
	台車ジョイント機構	各台車後部にジョイント機構付き
表面仕上げ	支柱・ベース・前面ビーム・中間ビーム	塗装：サングレー（近似マンセル値4.29Y7.64/1.34）
	台車	塗装：ハーディレッド（近似マンセル値9.2R4.7/16.3）
	レール	高耐食溶融亜鉛めっき鋼板
	ラチス	溶融亜鉛めっき
オプション		フォークリフトストッパー・ネームプレート・安全ポール　など
