倉庫や工場の運営において、限られた敷地面積の中でいかに多くの荷物を保管し、効率よく搬出入を行うかは大きな課題です。特にパレットを活用した物流現場では、床への平置きだけではすぐに保管スペースが不足することになります。
このような課題を解決する設備として、多くの物流現場で採用されているのがパレットラックです。
本記事では、パレットラックの基本構造から導入のメリット、ネスティングラックとの違い、導入時に確認すべき注意点まで詳しく解説します。
１．パレットラックとは

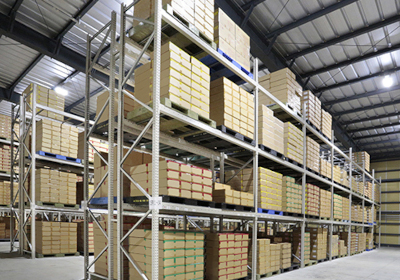

パレットラックは、荷物を載せたパレットごと棚に収めて保管する大型の収納設備です。物流倉庫や製造工場で広く導入されており、現場では「重量ラック」や「重量棚」といった名称でも呼ばれています。
重い荷物を安全に支えられるよう鋼材で頑丈に作られており、主にフォークリフトによる荷役作業を前提として設計されています。天井近くまでの高さを活かして立体的に収納できるため、保管効率を格段に高められます。
原料や資材、完成品などをパレット単位で大量に管理する現場において、限られた空間を有効に使い切るための基本となる設備です。
基本構造と仕組み
パレットラックは、主に支柱フレーム、ビーム（横梁）、デッキチャンネル（サブビーム）という3つの部材で構成されています。

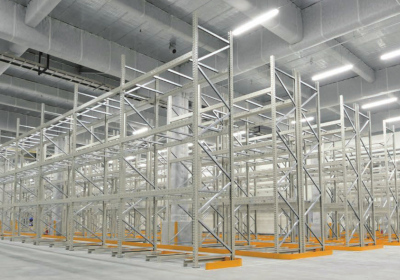

骨組みとなる支柱フレームは、2本の柱を斜めの筋交い（トラス）でつなぐことで、重量物を載せても歪みにくい剛性を保ちます。この支柱の前面には一定の間隔でツメ受け穴が配置されており、ビームの両端パーツ（ガセットプレート）のツメを差し込んで組み立てる仕組みとなっています。
穴の間隔は一般的に50mmや75mm、100mm単位となっており、保管する荷物の高さに合わせて棚の位置を柔軟に変更できます。さらに、ビームの誤脱落を防ぐセーフティーピンや、床面に固定するアンカーボルトなどを組み合わせることで、荷役時の衝撃や揺れにも耐える頑丈な構造を維持します。
２．パレットラックを導入するメリット
倉庫内での保管方法を平置きからパレットラック収納へ切り替えることで、現場の作業環境や管理効率は大きく変化します。ここでは、実際にパレットラックを導入することによって得られる主なメリットを3つの視点から紹介します。
保管効率の向上
パレットラックを導入する大きな効果は、倉庫内の天井高を有効活用した立体保管ができる点です。荷物を床に直置きする場合、荷傷みや安定性の問題から上にはあまり積み重ねることができず、上部空間の多くが使われないままデッドスペースとなってしまいます。
パレットラックを設置すれば、3段や4段、あるいはそれ以上の高さまで垂直方向に収納スペースを拡張でき、同じ床面積でありながら、保管できるパレットの枚数を増やすことが可能です。
保管密度が高まることで、収容能力不足による別倉庫の賃貸コストを抑えたり、既存敷地のままで取扱量を増やしたりといった経営上の利点も得られます。
荷役作業の効率化
パレットラックは、各段のパレットを独立して出し入れできる構造を持っています。床に荷物を多段積みしている現場では、下段の荷物を出荷する際に上の荷物を一旦別の場所へ移動させる手間（荷繰り）が発生し、無駄な時間と労力がかかります。
しかし、パレットラックを使用すれば、目的のパレットをフォークリフトで直接取り出しできるため、出庫作業の手順を大幅に削減できます。荷物が見渡せるため探す手間が減り、作業員やフォークリフトの動線が整理されるため、トラックの積み込み待ち時間短縮やピッキング業務全体のスピードアップにもつながります。
荷崩れ防止と安全性の確保
直置きによる段積み保管は、下段の荷物に上部からの荷重が直接かかるため、箱の潰れや荷崩れを引き起こすリスクが高まります。また、不安定な積み方は作業員が荷崩れ事故に巻き込まれる安全管理上の大きな懸念事項となります。
一方で、パレットラックを導入すると、荷物の重量はすべてラックのビームとフレームが受けて荷物同士は上下で直接接触しないため、製品の傷つきや潰れを防ぐことが可能です。

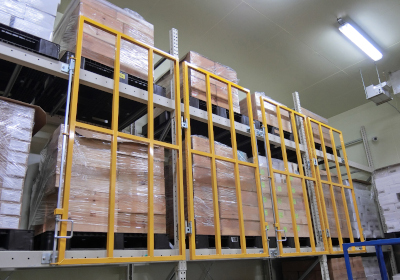

また、荷物の落下防止対策や地震対策を整えることでさらに安全性を高めることができ、現場で働くスタッフの安全を確保し、安心して作業に集中できる環境を整えられます。
３．ネスティングラックとの違い

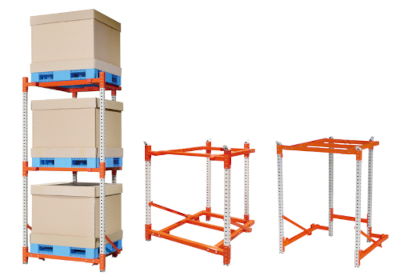

パレット単位で保管を行う設備としては、パレットラックのほかに「ネスティングラック（ネスティングボックス）」もよく使われます。双方とも立体保管を実現するための設備ですが、特性や運用方法には明確な違いがあります。
レイアウト変更・移動の自由度
ネスティングラックは、床面に固定せずそのまま置いて使用するポータブルな保管設備です。フォークリフトでラックごと持ち運ぶことができるため、季節ごとの入荷量の変動や扱う製品の変更に合わせて、倉庫のレイアウトを柔軟に変更できます。
一方のパレットラックは、床面にアンカーボルトを用いて固定する据え置き型の構造で確実な安定性を保ち、長期的にラックを配置して大量保管を行う運用に向いています。
保管高さと収納力
ネスティングラックは、一般的にパレット1枚分の大きさを1つの単位として積み重ねて使用します。床固定を行わない特性上、高く積み上げすぎると転倒の危険があるため、段数は3段〜4段程度、高さ制限も4m前後に設定されるのが一般的です。
それに対してパレットラックは、アンカー固定と丈夫なフレーム構造を備えているため、高さ5m〜6mを超える高層設計が可能です。さらに、1つの間口（横幅）にパレットを2枚並べて置ける仕様が一般的であり、1台あたりの収納力に優れています。天井高が高い倉庫で収納量を増やしたい場合には、パレットラックが適しています。
設置時の施工工事の要否
ネスティングラックは、専門的な導入工事を必要とせず指定の場所に配置するだけで使用を開始できます。解体や組み立ても不要、または容易に行えるため、工事の費用や期間を節約できます。
これに対し、パレットラックは部材の組み立てから垂直・水平のレベル出し、支柱のベースプレートを床に固定するアンカー打ち作業などが必要です。安全に使用するためには専門の施工業者による据付工事を行うことが前提であり、導入時には製品費用だけでなく施工費用や設置スケジュールの調整も必要となります。
４．導入前に確認したい注意点
パレットラックは保管能力を高める優れたソリューションですが、安全かつ効率的に使用するためにはあらかじめ次の点に注意することが重要となります。
フォークリフトの作業通路幅

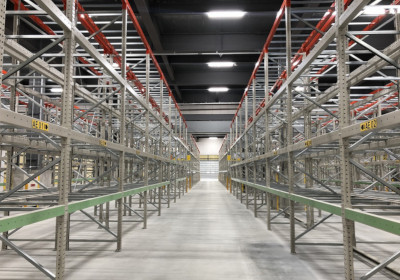

パレットラックを設置する際は、ラックの設置面積だけでなく、フォークリフトがスムーズに旋回し、荷物を出し入れできる通路幅（作業通路）を考慮してレイアウトを決める必要があります。
必要な通路幅は、使用するフォークリフトのタイプによって異なります。代表的な数値の目安は以下の通りです。
- カウンターバランス式フォークリフト：約3.0m〜3.5mの作業通路幅
- リーチ式フォークリフト：約2.5m〜2.8mの作業通路幅
通路幅が狭すぎると、ラックにフォークリフトが接触しないよう常に注意を払いながら操作する必要があるため作業者の精神的な負担が大きく、また入出庫作業に時間がかかります。逆に通路幅を広くとりすぎると作業性は高まりますが保管スペースを圧迫するため、自社で保有する車両の最小旋回半径と荷物の寸法を正しく把握し、余裕を持った設計を行うことが求められます。
建物の床強度（床耐荷重）と天井高
パレットラックに荷物を満載した場合、全ての重量が柱脚のベースプレートを通じて床面の狭い範囲に集中します。そのため、建物の床がその重量に耐えられる設計になっているか（床耐荷重：t/㎡）を事前に建築図面などで確認しなければなりません。
特に賃貸倉庫や2階以上の階層にラックを設置する場合は、許容荷重の超過には厳重な注意が必要です。
また、天井高の確認においては、単にラックの最上段の高さを測るだけではなく、最上段に置く荷物の高さに加え、フォークリフトによる荷揚げ時の高さ、さらに天井の照明器具やスプリンクラー等の消防設備とのクリアランス（消防法に基づく、散水障害を防ぐための荷物上端から50cm以上の空間確保など）を十分に考慮して計画を立てる必要があります。
５．まとめ
パレットラックは、倉庫の垂直空間を活用して荷物を安全かつ効率的に保管する設備です。平置きで生じるデッドスペースや荷崩れリスクを抑え、フォークリフトによる出庫作業の効率化と物流改善を実現します。
導入の際には、移動の自由度が高いネスティングラックとの機能面の違いを理解し、自社の運用に合わせた選択を行うことが重要です。あわせて、フォークリフトの通路幅や建物の床耐荷重、天井設備との位置関係などをしっかりと確認し、安全で無駄のない倉庫設計を進めていきましょう。
三進金属工業株式会社では、お客様の倉庫環境や取り扱い荷物に合わせた最適なパレットラックのご提案をはじめ、レイアウト設計から設置工事、安全対策までトータルでサポートしております。倉庫の保管効率化でお悩みの際は、お気軽にご相談ください。
