受注生産
粉体塗装
NEW

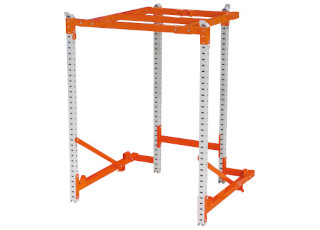

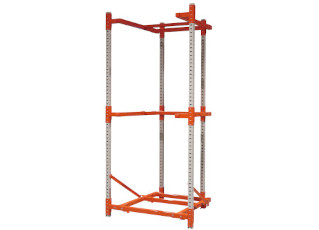

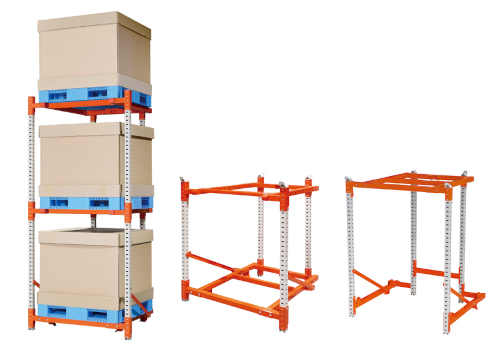

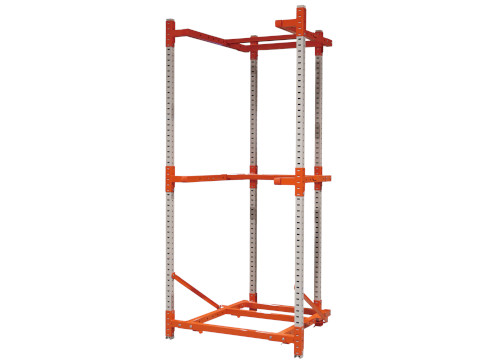

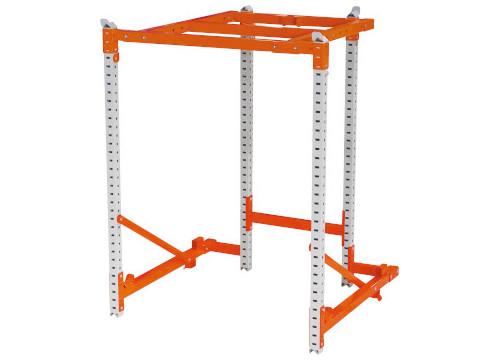

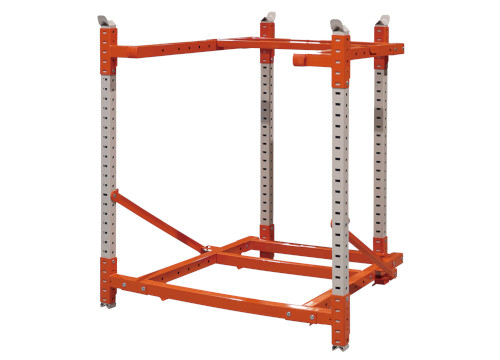

タイプ | フレキシブルタイプ | セパレートタイプ | オープンタイプ | ||||||

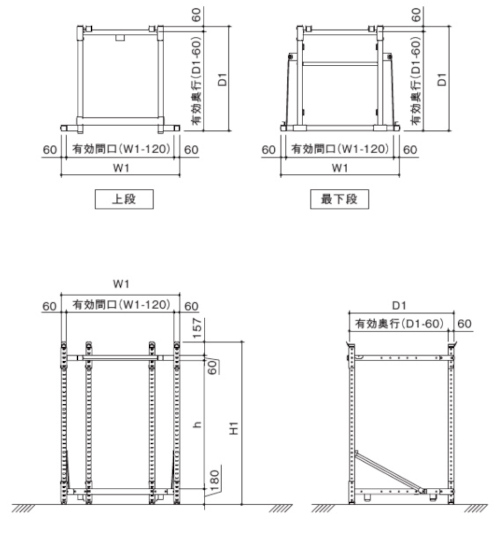

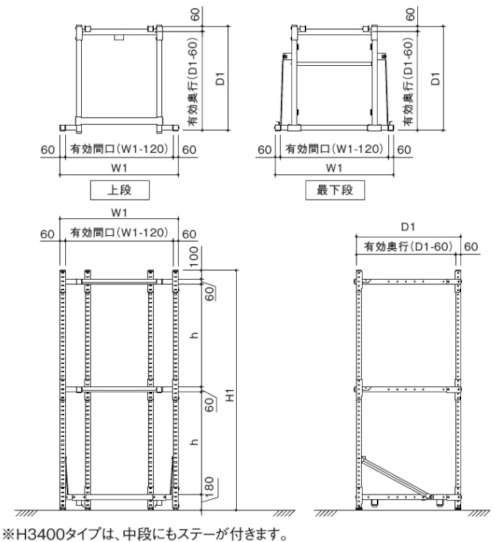

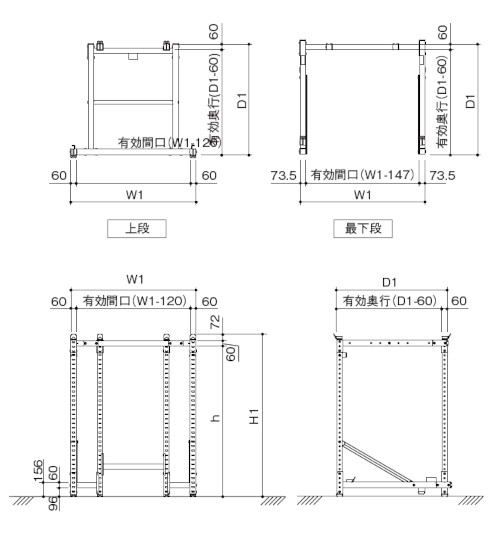

図面 | |||||||||
標 準 寸 法 (m m) |
間 口 |
呼び寸法(W) 適応パレット寸法(w) |
1000/1100/1200 | ||||||
有効寸法 | 1150/1250/1350 | 1123/1223/1323 | |||||||
間口外寸法(W1) | 1270/1370/1470 | ||||||||
奥 行 |
呼び寸法(D) 適応パレット寸法(d1) |
1000/1100/1200 | |||||||
有効寸法 | 1050/1150/1250 | ||||||||
奥行外寸法(D1) | 1110/1210/1310 | ||||||||
高 さ |
呼び寸法(H) | 2400/2800/3400 | 1400/1600/1900 | 1300/1500/1800 | |||||
本体外寸法(H1) | 2380/2780/3380 | 1387/1587/1887 | 1287/1487/1787 | ||||||
有効段間隔寸法(h) | 990/1190/1490 | 1155/1355/1655 | |||||||
最大積載質量(1段あたり) | 1000kg/段 | ||||||||
最大積載質量(1台あたり) | 3000kg/段 ※H3400の場合、中段にもステーがつきます。 |
3000kg/段 ※2段積みの場合は2台合わせて3000kgまで積載できます。 |
2000kg/段 ※2段積みの場合は2台合わせて2000kgまで積載できます。 |
||||||
段積み | 不可 | 2段まで可能 |
